激光熔覆時(shí)由于表面張力梯度引起的強(qiáng)制對流和潤濕性的共同作用導(dǎo)致單道熔覆層是凸面而不是平面，如果不進(jìn)行熔道搭接，不同道次連接處熔覆層的有效厚度為0，并且熔覆層表面將會呈現(xiàn)凹凸起伏比較粗糙。下面金密激光焊接機(jī)技術(shù)人員來告訴大家。
搭接率
搭接率是描述激光熔覆中相鄰熔覆道之間的相互重疊程度，其定義為多道熔覆時(shí)，相鄰熔覆道間的搭接寬度D0與單道熔覆層寬度W之比。用公式表示為：R0=D0/W*100%，金密根據(jù)經(jīng)驗(yàn)，搭接率R以40%-50%左右合適。
R0偏小

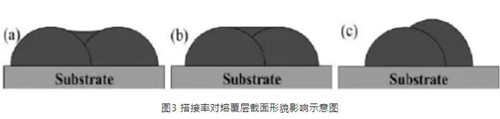

相鄰熔覆道之間會出現(xiàn)明顯的凹陷區(qū)，但兩個(gè)熔覆道高速是一致的,如圖3（a）。
R0適中
會有較好的熔覆效果，表面粗糙度較好, 如圖3（b）。
R0偏大
出現(xiàn)搭接區(qū)的凸出，且兩熔道高度不同。并且如在偏大的R0下繼續(xù)疊層熔覆，會將缺陷遺傳造成缺陷進(jìn)一步增大，最終導(dǎo)致成形的失敗, 如圖3（c）
搭接處組織性能
（1） 搭接處被激光束重新加熱，樹枝晶更加明顯
（2） 未搭接部分受到熱傳導(dǎo)作用，產(chǎn)生自回火，硬度降低。
武漢金密激光技術(shù)有限公司圍繞科研院所、高等院校及企業(yè)的研發(fā)、教學(xué)和生產(chǎn)需求， 致力于各類高性能激光產(chǎn)品的研發(fā)及生產(chǎn)。 主要設(shè)計(jì)、生產(chǎn)、銷售多功能激光加工機(jī)、激光焊接機(jī)、激光切割機(jī)、激光打標(biāo)機(jī)的高科技企業(yè)。公司產(chǎn)品適應(yīng)于高等院校、科研院所、軍工、航天航空等領(lǐng)域。同時(shí)，我們一直和很多國外一流的企業(yè)合作，努力提高自身品牌價(jià)值，并積極改變應(yīng)對不斷變化的市場要求。目前已有多家高校、科研院所和企業(yè)與我公司達(dá)成了合作關(guān)系，產(chǎn)品質(zhì)量得到了用戶的認(rèn)可。
